Контроллеры для пленочных клавиатур

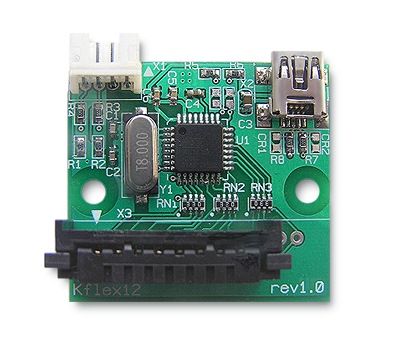

Программируемый контроллер клавиатуры Kflex12 предоставляет наиболее полный спектр возможностей для подключения пленочных клавиатур к персональному компьютеру или другому микропроцессорному устройству по последовательному 4-х проводному интерфейсу типа USB 2.0, PS/2, UART.

Основные параметры

Количество клавиш клавиатуры	до 36
Количество выводов матрицы клавиатуры	до 12
Конфигурация матрицы клавиатуры	произвольная
Длина макросов	до 16 байт
Выходной интерфейс	USB 2.0,  PS/2,  UART
Типы разъемов для клавиатуры	FE-ST, 3900-PST, FDZ-BT, CRIMPFLEX
Напряжение питания	5 В ± 10% / 20 ма
Диапазон рабочих температур, °C	-10 ...+50

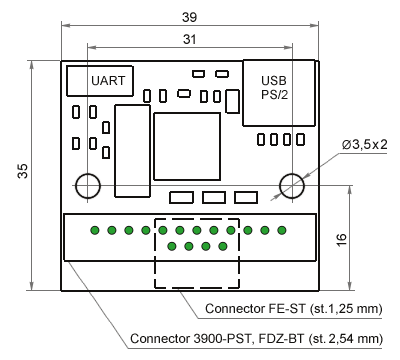

Габаритные размеры, мм	39 x 35

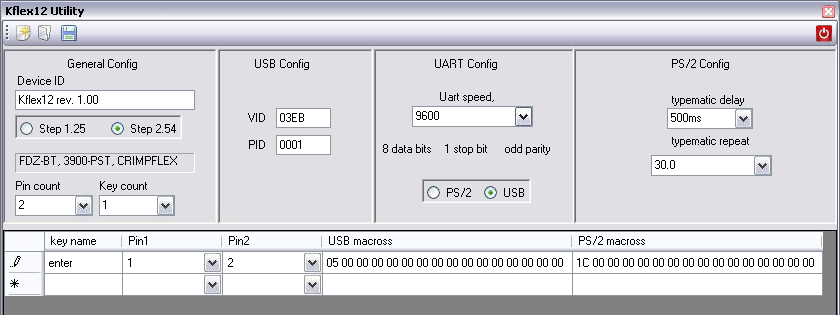

Программа конфигурации клавиш  Kflex12_Utility

Воспользовавшись программой Kflex12_Utility для Windows 2000, XP, Vista (поставляется в комплекте с контроллером), можно менять настройки интерфейсов устройства, эмулировать стандартные клавиатуры и создавать макросы клавиш.

Каждой клавише индивидуально назначается пара контактов на пленочной клавиатуре, при замыкании и размыкании которых отрабатывается её нажатие. Устройство Kflex12 распознает одновременное нажатие до 2-х клавиш. Интерфейс UART может работать в одном из двух режимов:

• Опрос клавиатуры по запросу с хоста (эмуляция протокола USB).
• Опрос клавиатуры по таймеру (эмуляция протокола PS/2).

Программирование контроллера осуществляется через USB-порт.

Для ОС Windows контроллер Kflex12 поддерживает клавиши только стандартной PC/AT клавиатуры.

Обозначение при заказе

Контроллер  Кflex12-

0 0 0 - 0 0 0 0

Где первая цифра – это тип разъема:

Стандартно установливается разъем FDZ, остальные варианты под заказ.

Две следующих цифры (число) – это количество контактов разъема:  04, 06, 08, 10, 12   и  т. д.

Следующая группа букв/цифр – это вид программирования:
